Construire dans LINA un Tableau Croisé Dynamique : TCD.
Éditer toutes les fonctions alarme, évènement et compteur que vous souhaitez exploiter.
Ainsi, pour chacune d’entre elle, naviguer jusqu’à leur menu correspondant, puis faire Éditer.
Dans l’onglet Critères statistiques :

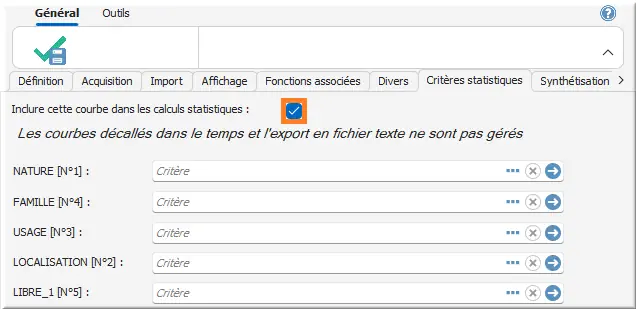

Figure 160 : Activation critères statistiques
- Cocher Inclure cette courbe dans les calculs statistiques : ☑.
Il est possible aussi d’affecter la statistique à une catégorie pour simplifier le filtrage dans la construction du TCD.
Nous allons maintenant créer un TCD avec les deux compteurs de tasse créés en Préambule.
Accéder à Tous les menus > Analyser > Analyse des compteurs :

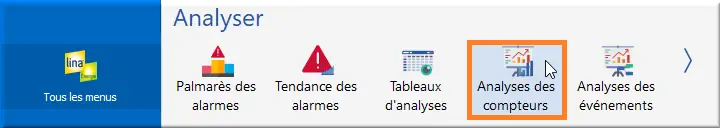

Figure 161 : Accès Analyse des compteurs
Construire le TCD : Tableau Croisé Dynamique :

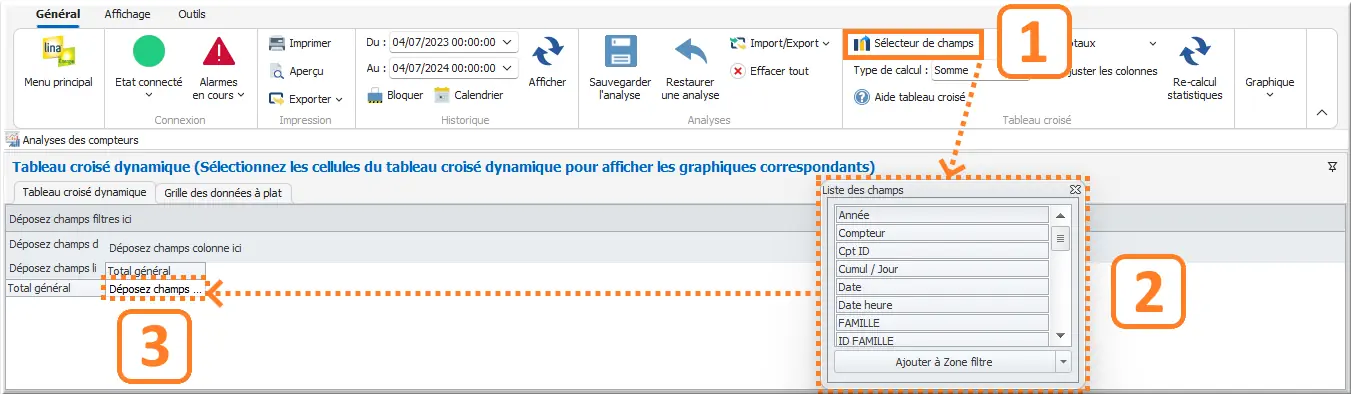

Figure 162 : TDC sélection des champs
- Clic Sélecteur de champs ;
- Une liste de champs apparaît ;
- Glisser-déposer les champs à exploiter en fonction de leur position.
Champs Filtres, exemple : NATURE, LOCALISATION, FAMILLE. Le filtre n’est appliqué que par sélection à l’intérieur du champ en cliquant sur l’icône entonnoir ;
Champs Données : Cumul/jour. Données attendues calculées en fonction des lignes et colonnes ;
Champs Lignes, exemple : Compteur. Source pour le croisement des données ;
Champs Colonnes, exemple : Date. Source pour le croisement des données.
- Le champ Type de calcul indique le calcul appliqué aux sommes du tableau :

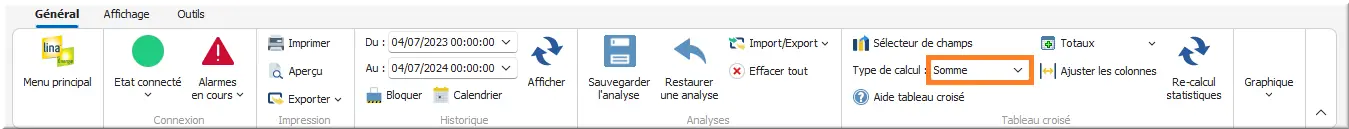

Figure 163 : Type de calcul du tableau
- Exemple de TCD : une fois les champs placés aux endroit corrects, clic Afficher dans le bandeau supérieur pour actualiser le TCD :

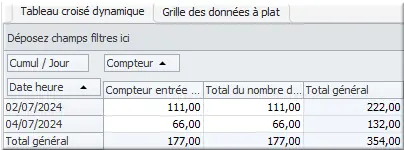

Figure 164 : Type de tableaux croisés dynamiques
- Pour l’affichage du graphique représentatif des données du TCD, il faut sélectionner les cellules souhaitées. Exemple : pour faire apparaître un graphique montrant la répartition de production de tasse par jour, nous sélectionnons les 2 premières cellules dans la colonne Compteur entrée tasse :

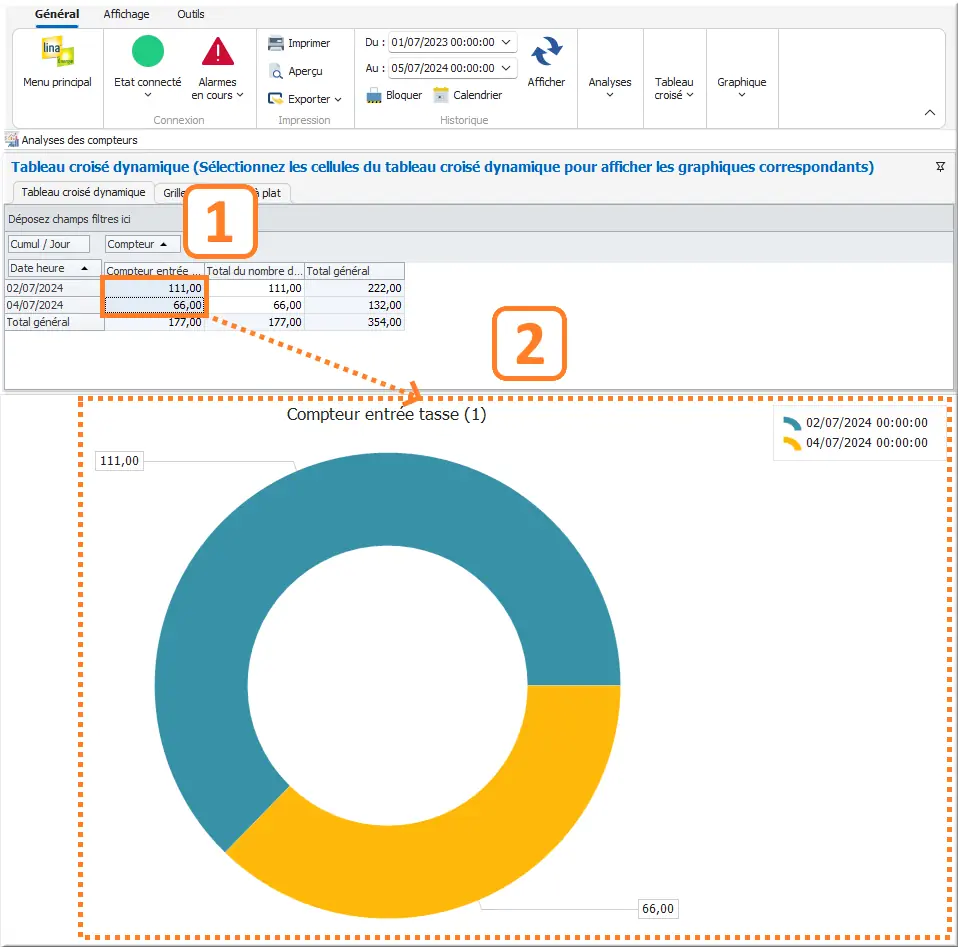

Figure 165 : Exemple graphique TDC
Sélection avec Ctrl + Clic pour sélectionner plusieurs cellules individuelles.
- Il est possible de sauvegarder votre analyse. Dans ce cas, à chaque entrée dans le menu Tableau croisé dynamique, LINA vous proposera le choix de reprendre cette analyse et la période souhaitée :

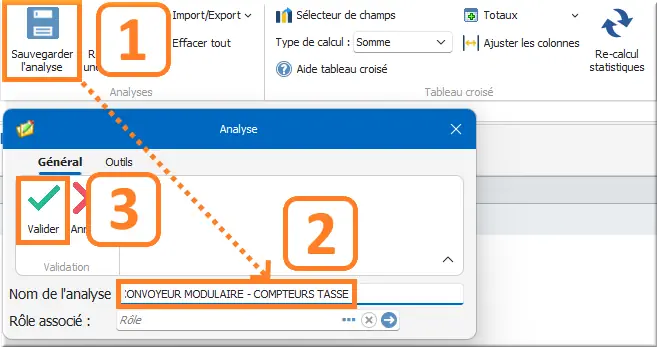

Figure 166 : Sauvegarde de l'analyse
